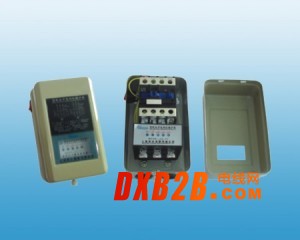

| 该装置的电路工作原理见图21。在A、B、C三相中均串入LSE器件。当三相电力线均完好时，LSE的④脚输出高电平，此时继电器J1、J2、J3均处于吸合状态，从而使三相交流接触器CJ吸合，其触点CJ1、CJ2、CJ3自保，电动机M正常工作。如果A、B、C三相电源中有任意一相断开，将导致其中一只LSE的①、②脚间呈断开状态，相应的LSE器件上的④脚就会变为低电平，其继电器J就会释放。由于其触点j1、j2、j3在CJ的回路中呈与门的逻辑关系，故只要其中的任一只触点断开，均会导致CJ断电释放，从而使得CJ1、CJ2、CJ3触点全部断开，保护了电动机M。电路中设置了12V直流电源，是使该电路万无一失。电动机综合保护器论文工作原理论文浅谈电动机综合保护器工作原理及故障处理 摘要本文从电动机综合保护器的工作原理入手通过分析故障产生的原因来总结故障处理的方法。 关键词电动机综合保护器 工作原理 故障处理 1 电动机综合保护器的工作原理 电动机综合保护器是一种以电子器件为基础的保护装置能对电动机实现过负荷保护、断相保护、短路保护和漏电闭锁功能的保护装置。下面以jdb80型保护器为例分别介绍各保护的工作原理。jdb80型保护器采用了集成元件因而线路得以简化整个保护器为一整体可分为取样电路和控制板两部分。 1.1 取样电路工作原理 取样器的用途是取得过载.短路和断相保护器的信号电压它是由电流互感器.信号变换电路和整定电路等部分组成。电流互感器l1-l3绕组输出的交流信号首先经过电阻r1、r2转变成交流电压信号然后经过二极管d1-d3和电容器c1-c3整流滤波最后在电阻r7、r8、.r9上形成所需的直流电压信号。此时电压不能使d11击穿所以各比较器正常工作d4、d5、d6反向截止状态当负载发生短路和过载时互感器应电流大经整流滤波和直流信号电压大 |
