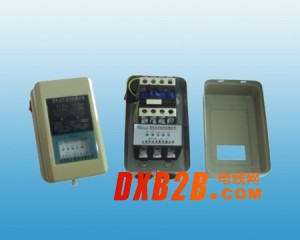

西门子施耐德HG-D型智能电动机保护器厂家价格
详细信息 当电动机的一相断线如l1感应这相该相的电流互感器无信号输出但另外两相互感器仍有信号电压输出这时r7两端无直流信号电压d4正向导通这时v3基极得到一断相信号电压。为了调节过载和短路整定动作电流在每相电流互感器的二次侧并联负载电阻并用波动开关k1进行换接以实现电流的粗调因为在交流信号电压幅值一定时负载电阻越小整定动作电流越小所以负载电阻并联时动作电流将加大一倍因此该保护器的动作电流粗调为四档为了实现细调信号输出点串联有11段电阻用转换开关k2进行调节在k2处输出的电流电压一定条件下接入的电阻段数越少动作电流越大。 1.2 控制板工作原理如下 1.2.1 正常运行当电动机工作在额定的情况时电流互感器感应电压低于各比较器的门坎电压各比较器正常工作14脚1脚为高电位d21、d20反向截止7脚输出低电位三极管v1截止电压24v经r57、d23反向击穿三极管v2饱和导通继电器j得电吸合闭合常开接点为接通起动器的控制电路做好准备允许起动器启动运行。 1.2.2 过载保护当电动机的负载电流超过其额定电流1.2倍时电流互感器感应电压经d7、d8、d9、d12、k2输出信号电压经r29、r3分压到比较器10脚10脚电位高于它的门坎电压因而8脚输出高电位d15反向截止经过r32、d14对c4充电经过一段延时当c4上的电压升高到使13脚电压高于它的门槛电压时14端输出低电位这时24v电压经过r57、d19到14脚到比较器内部d23截止v2截止继电器j释放断开它的常开接点切断起动器的控制电路起动器跳闸实现过载保护。过载保护动作使电动机主电路断电后过载电压信号消失c4通过r35等元件放电当c4两端电压降低到12脚的门槛电压值以下时v2再次饱和导通继电器重新吸合为电动机再次启动做好准备。由此可知该保护器的过载保护动作后再经过一段延时才能自动复位从而可以给过载后的电动机一段冷却时间。 1.2.3 短路保护短路时只要短路电流达到或超过额定电流的8倍时电流互感器感应电压经过d7、d8、d9、r12、d11、r24、d12、d13、r26、r36对c5充电经过250ms使5脚电压超过它的门槛电压促使7脚输出高电位7脚高电位经过r56、d17加到三极管v1基极v1饱和导通v2截止继电器j释放实现短路保护。
|
